槽道疲劳试验机

槽道疲劳试验机

所属分类:疲劳试验机
产品型号:
浏览次数:

订购热线:0531-83157169 / 133-3518-8850 在线QQ咨询
产品详情

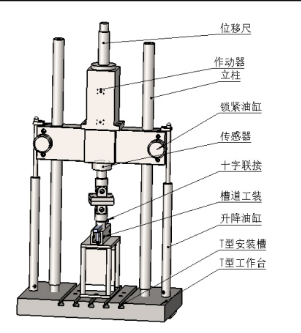

槽道疲劳试验机



主要技术参数:



1、最大静态试验力:±100kN,精度±0.5%,精度范围2%100FS.



2、最大动态试验力:±100kN;动态波动度2%



3、作动器行程:±100mm,示值精度±0.5%FS



4、加载通道数量:单通道



5、控制方式:全数字液压伺服协调控制,协调加载;



6、控制模式:全数字力、位移闭环控制,控制模式可平滑切换;



7、输入波形:正弦、三角、方波、梯形、斜波等;



8、控制频率范围:0.1-50Hz



9、幅频特性:3Hz时,振幅±7mm



10、伺服泵站:单组40L伺服泵站,总流量40L/min,压力21Mpa,电机总功率21KW(单个最大15KW),过滤精度



11、伺服阀流量:≥100L/min



12、框架最大承受载荷:300kN;龙门框架刚度≥3.0*108N/m ,外形尺寸宽*660*1000mm;作动器安装位置自动可调整,以适应对各种试样进行试验;可调整高度的移动横梁。;



13、铸造T型铁底板尺寸:650*800*70mm,铸造铁底预留孔,便于各种式样安装;



14、制冷采用油冷。







零部件配置表:



1100KN伺服作动器 1



2、位移传感器 1



3、力传感器 1



5、恒压伺服泵站 1



6、三通道分油器 1



7、管路系统及密封件 1



8、电缆及信号线 1



9、控制器 1



10、铸造底板 1



11、附具及备件 1



12、油冷机 1



13、控制软件及数据处理 1



14、计算机、打印机 各1
